Design Blacklist service

系统设计
1

给一个 isMaliciousIP api, design a system to catch malicious IP

如何ban掉一些 malicious ip address， 问了很多data partition， table design，sql no sql的问题，staff问的

Design Blacklist service， 提供一个isMalicious(ip)的API，设计系统防止恶意攻击。主要难点在于sync各个server的blacklist，initialize new added server…

functional/non-functional requirements 假设一天1Billion访问量，5%是malicious ip造成的，估算下QPS和storage‍‌‌‌‍‌‍‍‍‍‌‍‍‍‍‍‌‌‍‍，可以跟面试官negotiate. High level LB layer, app server layer 然后request manager，ip要是没见过直接调用api，然后存进数据库。

请问老师，这个有什么大概思路或者设计图嘛？非常感谢

1 个赞
2

这道题的 non-functional requirement 跟 ratelimiter 比较像，需要比较高的性能，因为每个 request 都要过一遍这个 API，所以不想额外加太多的延迟。
系统的核心就是存储一个黑名单，一旦 isMalicious 返回 true，就加进黑名单。处理 request 的时候发现在黑名单就直接 block request，否则 call isMalicious API。
这个黑名单用 noSQL DB 来满足较高的读写 QPS（读大于写），用 master-slave 或者 consistent hashing，enable cross-region replication。同时用 LRU Query Cache，对于常见的坏IP就直接在 Cache 里读就可以了。

3

多谢，那问题来了。request来的时候是先过API还是先去cache或者databse去检查呢？
我的理解是先查cache，没有的再去API，更新cache，如果这里只用Redis是否可以嘛？要不然就要用cache write through，这样保证cache的数据总是最新的，另外用那个noSQL呢

4

你可以把 Cache + DB 考虑成一个整体，我倾向于使用 Write-back Cache，因为性能优先于一致性。只用 Redis 有更高的丢数据的危险。
DB 使用 Wide-column（比如 Cassandra）或者 persistent key-value store (比如 RocksDB) 都可以。

6
  1. 如果在Gateway处理黑名单，需要画多个Gateway么？
  2. 感觉data model没什么内容： IP + black time，需要补充写什么？
  3. partition：直接按IP范围么？是否可以按data center（怎么标识data center）？
    4.是否需要加布隆过滤器？感觉不需要，因为可以直接索引IP。
  4. 有人提到用kafaka+Mapreduce，感觉这个不靠谱

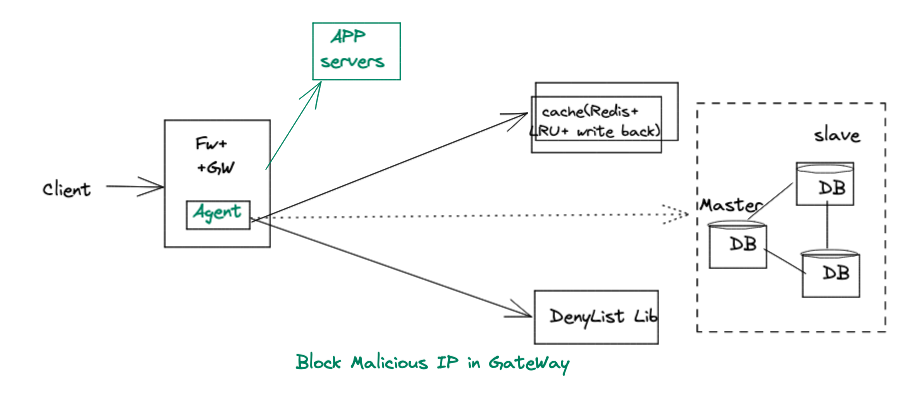

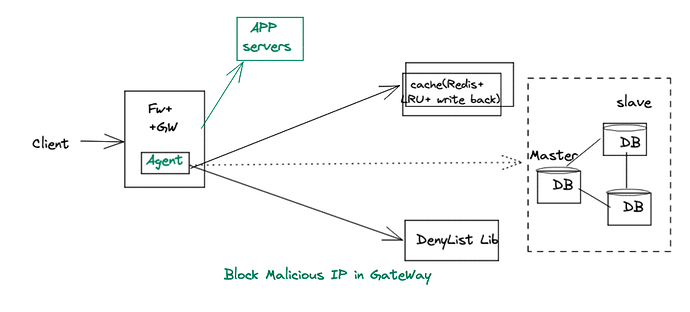

    Screen Shot 2021-11-10 at 6.59.59 PM
    Screen Shot 2021-11-10 at 6.59.59 PM911×413 49.8 KB
7
  1. Gateway 肯定是需要多个的，所以可以画多个。
  2. Redis 我觉得就存 IP 就可以了，如果每隔一段时间需要重新更新 blacklist 的话就再存一下 last_check_time
  3. 按照 IP partition，每个 data center 都存一份完整数据
  4. 不需要
  5. 不靠谱
8

谢谢老师的及时回复！

9

您好，问个小细节，请问cache+DB的worflow是怎样进行的？如楼上所说如果request先去cache如果cache没有再call api再更新cache，这个流程走下来好像没DB什么事啊

10

Cache 收到更新以后会 async 写到 DB。一旦 Cache 当机了，会用 DB 里的版本恢复。

12

想问下老师，这个high level design图里的Denylist lib的主要是用来做什么的？感觉整个flow都用不到

13

Denylist Lib 确实不需要。不太确定 @Li_Fuxian 是什么意图。

14

请问如果有LRU cache，对于已经在db存入过的但并不是最近使用过的ip，我们需要再去call api吗？

我想的流程是这样的：

if ( ip is in cache) {
     return true/ false;
} else if(ip is in db) {
    reutrn true/ false
} else {
    call API;
    Async update cache & db;
    return true
}
  1. 先去cache查，查到即返回
  2. cache没有去db查，查到返回
  3. db没有就直接放行，然后callAPI，异步更新cache和数据库

请老师评价一下 谢谢！

15

请问途中agent指代什么？

16

可以这么考虑。Agent 含义我也不清楚，图不是我画的，我猜就是个 service 的意思。

17

@logic 大神，请问怎么让其他cluster和同cluster的其他机器知道，有新的ip加入了呢？ 是统一通过黑名单对吗？直接去查找nosql db？谢谢

18

直接写 noSQL DB

19

请问老师，blacklist和rate limiter最主要的区别是什么？我的理解对吗：

  • rate limiter需要用cache存每一个ip对应的bucket状态，不需要persist
  • blacklist用cache存总的black ip list，需要persist。可能要考虑cache和db data inconsistency的问题，也可以提到DB sharding, hot partition, consistent hashing, replication。可以再提一下cache invalidation？

这个全吗？有别的可以扩展的点吗？

20

已经很全了。Cache Invalidation 好像用不到吧，assuming black list 只增不减。
